Auswahl Konstruktionsdetails
Wohngebäude
Einschalige Außenwand aus Normalbeton mit Wärmedämmverbundsystem
Einbindende Decke in Außenwand
Fenster/Tür im oberen Geschoss, Fensterlage in Wandebene
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der tragenden Schicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |
| 8 | Überdämmung der Fensterrahmen | h | m |
| 8 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |

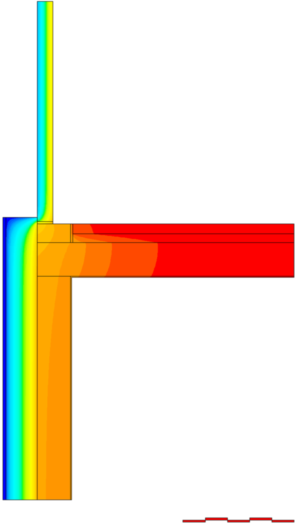

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.34 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster/Tür" | U | 0.80 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.108 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 15.4 °C |
