Auswahl Konstruktionsdetails
Wohngebäude
Einschalige Außenwand aus Normalbeton mit Wärmedämmverbundsystem
Einbindende Decke in Kelleraußenwand/Wand zum Erdreich
im Sockelbereich, Decke zu Außenluft von unten (z.B. Tiefgarage), innenseitig gedämmt
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der tragenden Schicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |
| 7 | Dicke der Dämmung von Decken zu Außenluft nach unten | d | m |
| 7 | Wärmeleitfähigkeit der Dämmung von Decken nach unten gegen Außenluft | λ | W/(mK) |

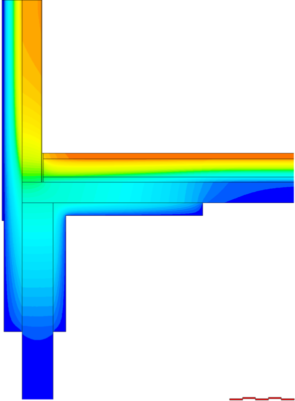

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.34 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Decke zur Außenluft nach unten" | U | 0.26 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.500 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 11.8 °C |
| Achtung: Die Konstruktion erfüllt nicht die Mindestanforderungen an den Wärmeschutz von Wärmebrücken gemäß DIN 4108 Teil 2! | ||
