Auswahl Konstruktionsdetails
Wohngebäude
Einschalige Außenwand aus Normalbeton mit Wärmedämmverbundsystem
Loggien, Erker, Terrassen, Durchfahrten, Auskragendes Geschoss - oberer Anschluss aufgehende Wand
Fenster/Türkasten, Fensterlage in Dämmebene
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der Dämmung von Decken zu Außenluft nach unten | d | m |
| 3 | Wärmeleitfähigkeit der Dämmung von Decken nach unten gegen Außenluft | λ | W/(mK) |
| 4 | Dicke der tragenden Schicht der Außenwand | d | m |
| 4 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |
| 9 | Überdämmung der Fensterrahmen | h | m |
| 9 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |

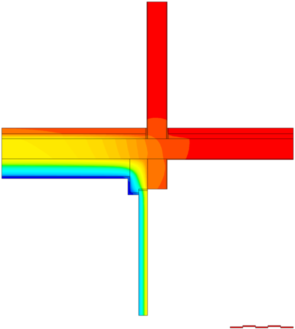

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.34 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Decke" | U | 0.26 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | 0.80 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.068 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 18.4 °C |
