Auswahl Konstruktionsdetails
Wohngebäude
Einschalige Außenwand aus Normalbeton mit Wärmedämmverbundsystem
Loggien, Erker, Terrassen, Durchfahrten, Auskragendes Geschoss - unterer Anschluss an aufgehende Wand
Fenster/Tür, barrierefreier Terrassenanschluss mit Versatz
| 1 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der tragenden Schicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |
| 5 | Dicke der Dämmung des obersten Gebäudeabschlusses | d | m |
| 5 | Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses | λ | W/(mK) |

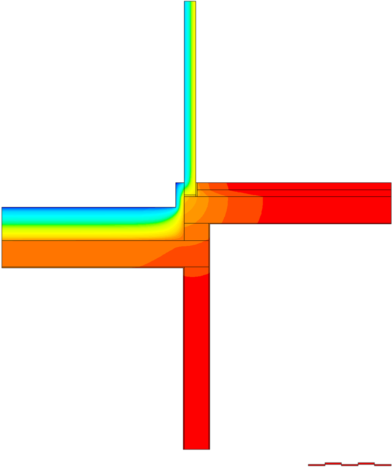

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.34 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Decke" | U | 0.19 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | 0.80 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.047 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 17.4 °C |
