Einschalige Außenwand aus Normalbeton mit Wärmedämmverbundsystem
Lokale Durchdringung einer Stahlbetonstütze durch Decke zu Außenluft nach oben (z.B. Parkdecke)
Rundstütze, Decke ohne Unterzug, oberseitig gedämmt
| 1 | Höhe des Binders / Tiefe der Stütze | h1 | m |
| 7 | Dicke der Dämmung des obersten Gebäudeabschlusses | d | m |
| 7 | Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses | λ | W/(mK) |
Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Decke an Außenluft" | U | 0.19 W/(m²K) |
| Punktbezogener Wärmedurchgangskoeffizient | χ | 0.199 W/K |

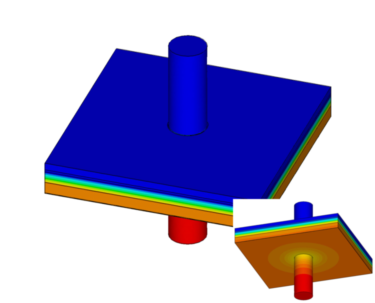

| Minimale Oberflächentemperatur im beheizten Raum | θmin | 17.4 °C |
