Auswahl Konstruktionsdetails
Wohngebäude
Einschalige Außenwand aus Normalbeton mit Wärmedämmverbundsystem
Rand (Traufe/Ortgang) des Flachdaches
Massivdach, nicht belüftet, thermisch getrenntes auskragendes Betonelement als überstehendes Dach (nicht begehbar), Fenster/Tür im unteren Geschoss, Fensterlage in Dämmebene
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der tragenden Schicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |
| 5 | Dicke der Dämmung des obersten Gebäudeabschlusses | d | m |
| 5 | Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses | λ | W/(mK) |
| 11 | Überdämmung der Fensterrahmen | h | m |
| 11 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |

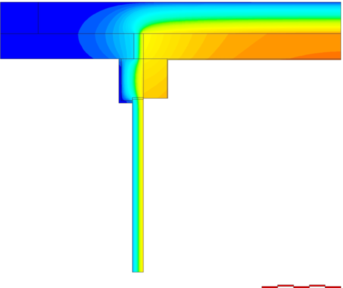

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | ... W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Dach" | U | ... W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster" | U | ... W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | ... W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | ... °C |
