Auswahl Konstruktionsdetails
Wohngebäude
Einschalige monolithische Außenwand aus Leichtbeton
Bodenplatte im Sockelbereich
Mit Streifenfundament, perimetergedämmt, Streifenfundament seitlich nicht gedämmt, Fenster/Tür, zentrische Fensterlage
| 1 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |
| 5 | Dicke der Trittschalldämmung oder Dämmung zu unbeheizten Raum nach unten | d | m |
| 7 | Dicke der Dämmung der Bodenplatte | d | m |
| 7 | Wärmeleitfähigkeit der Bodenplatten | λ | W/(mK) |
| Dicke der tragenden Schicht der Außenwand | d | m |

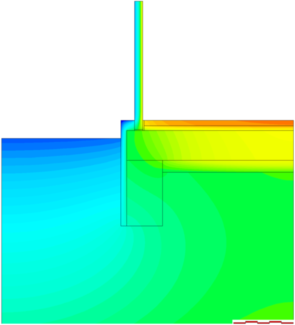

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | 0.80 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.25 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.058 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 15.5 °C |
