Auswahl Konstruktionsdetails
Einschalige monolithische Außenwand aus Leichtbeton
Ortgang des geneigten Daches
Sparren- oder Pfettendach mit Aufsparrendämmung, an aufgehende Wand
04-02-63-01
2
|
Dicke der tragenden Schicht der Außenwand |
d
|
m
|
2
|
Wärmeleitfähigkeit der tragenden Schicht der Außenwand |
λ
|
W/(mK)
|
5
|
Dicke der Dämmung des obersten Gebäudeabschlusses |
d
|
m
|
5
|
Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses |
λ
|
W/(mK)
|

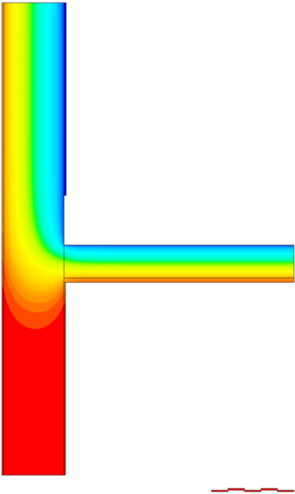

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
Wärmedurchgangskoeffizient Regelbauteil "Außenwand" |
U |
0.31 W/(m²K) |
Wärmedurchgangskoeffizient Regelbauteil "Dach" |
U |
0.19 W/(m²K) |
Längenbezogener Wärmedurchgangskoeffizient |
ψ |
0.043 W/(mK) |
Minimale Oberflächentemperatur im beheizten Raum |
θmin |
18.1 °C |
Achtung: Die Konstruktion
erfüllt nicht die Mindestanforderungen an den Wärmeschutz von Wärmebrücken gemäß DIN 4108 Teil 2!
|
