Auswahl Konstruktionsdetails
Wohngebäude
Einschalige monolithische Außenwand aus Leichtbeton
Thermisch getrennte, auskragende Decke/Balkon- bzw. Trogplatte
barrierefreier Balkonanschluss, Variante 1, Fenster/Tür im oberen Geschoss, zentrische Fensterlage
| 2 | Dicke der tragenden Schicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |
| 9 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |

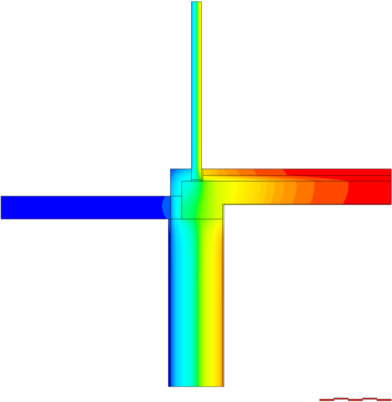

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.31 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | 0.80 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.593 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 11.6 °C |
| Achtung: Die Konstruktion erfüllt nicht die Mindestanforderungen an den Wärmeschutz von Wärmebrücken gemäß DIN 4108 Teil 2! | ||
