Auswahl Konstruktionsdetails
Stb.-Sandwichfassade
Außenwandkanten an Außenluft

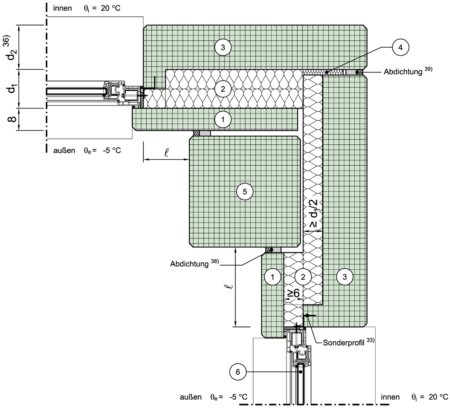

Innenecke 90°, Stütze in der Ebene der Vorsatzschicht, Fenster/Tür in der Dämmebene, Var. 1
2 | Dicke der Dämmschicht der Außenwand | d | m |
2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
3 | Dicke der tragenden Schicht der Außenwand | d | m |
7 | Überdämmung der Fensterrahmen | h | m |
7 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |
Fensterabstand von der Innen- bzw. Außenecke | ℓ | m |

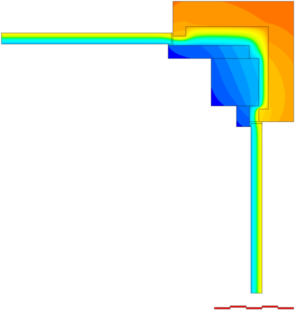

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.52 W/(m²K) |
Wärmedurchgangskoeffizient Regelbauteil "Fenster / Tür" | U | 0.80 W/(m²K) |
Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.207 W/(mK) |
Minimale Oberflächentemperatur im beheizten Raum | θmin | 16.3 °C |
Konstruktionshinweise
ACHTUNG: Die angegebenen linienförmigen Wärmedurchgangskoeffizienten gelten für einen
Fenstereinbau mit punktuellen Befestigungen des Fensterrahmens an der Tragschale. Für
abweichende Konstruktionen ist gemäß "Anmerkungen 33)" vorzugehen.
