Stb.-Sandwichfassade

Rand (Traufe/Ortgang) des Flachdaches
Hohlplattendecke mit Dämmung und Abdichtung, thermisch getrenntes Betonelement als Attika, begehbares Dach

2 Dicke der Dämmschicht der Außenwand d m
2 Wärmeleitfähigkeit der Dämmschicht der Außenwand λ W/(mK)
3 Dicke der tragenden Schicht der Außenwand d m
5 Dicke der Dämmung des obersten Gebäudeabschlusses d m
5 Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses λ W/(mK)

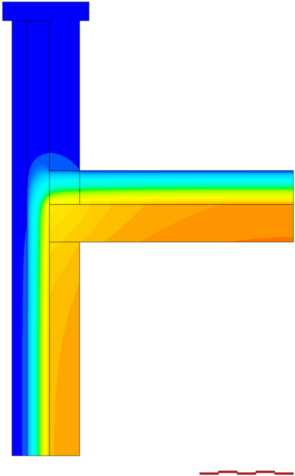

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)

Wärmedurchgangskoeffizient Regelbauteil "Außenwand" U $wert-aus-thermal-xml-u1 W/(m²K)
Wärmedurchgangskoeffizient Regelbauteil "Dach" U $wert-aus-thermal-xml-u2 W/(m²K)
Längenbezogener Wärmedurchgangskoeffizient ψ $wert-aus-thermal-xml-y W/(mK)
Minimale Oberflächentemperatur im beheizten Raum θmin $wert-aus-thermal-xml-q °C

Konstruktionshinweise
Bei der Ermittlung des Wärmedurchgangskoeffizienten der Stahl-Sandwichpaneele des Daches sind ggf. zusätzliche Wärmeverluste der Stoßstellen der Elemente und von Befestigungsmitteln zu berücksichtigen. Die hier dargestellten längenbezogenen Wärmedurchgangskoeffizienten sind auf der „sicheren Seite“ liegend ohne Berücksichtigung dieser Effekte ermittelt.
