Auswahl Konstruktionsdetails
Wohngebäude
Zweischalige Außenwand aus Normalbeton mit Kerndämmung

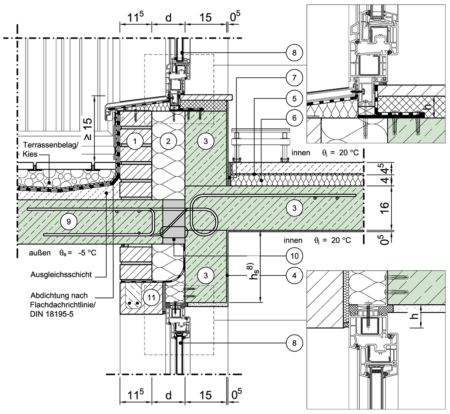

Thermisch getrennte, auskragende Decke/Balkon- bzw. Trogplatte
Balkonplatte, Fenster/Tür in beiden Geschossen, Fensterlage in Dämmebene
| 2 | Dicke der Dämmschicht der Außenwand | d | m |
| 2 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 3 | Dicke der tragenden Schicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der tragenden Schicht der Außenwand | λ | W/(mK) |
| 8 | Überdämmung der Fensterrahmen | h | m |
| 8 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |

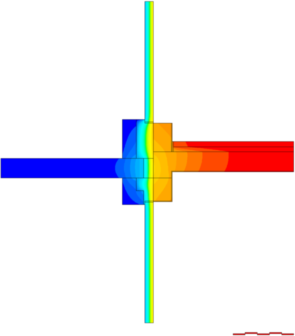

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.30 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster" | U | 0.80 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | 0.161 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 17.0 °C |
Konstruktionshinweise
Für Dämmschichtdicken der Außenwand über 15 cm ist ggf. eine "Zulassung im Einzelfall"
erforderlich.
