Zweischalige Außenwand aus Normalbeton mit Kerndämmung

Thermisch nicht getrennte, auskragende Decke/Balkon- bzw. Trogplatte
Balkonplatte, Fenster/Tür in unterem Geschoss, mit Rollladenkasten (jew. in WD- und Wandebene)

2 Dicke der Dämmschicht der Außenwand d m
2 Wärmeleitfähigkeit der Dämmschicht der Außenwand λ W/(mK)
3 Dicke der tragenden Schicht der Außenwand d m
3 Wärmeleitfähigkeit der tragenden Schicht der Außenwand λ W/(mK)
10 Dicke der Dämmung ober- bzw. unterseitig des Balkons d m
10 Wärmeleitfähigkeit der Dämmung ober- bzw. unterseitig des Balkons λ W/(mK)
11 U-Wert des Fenster-/ Türelements U W/(m²K)

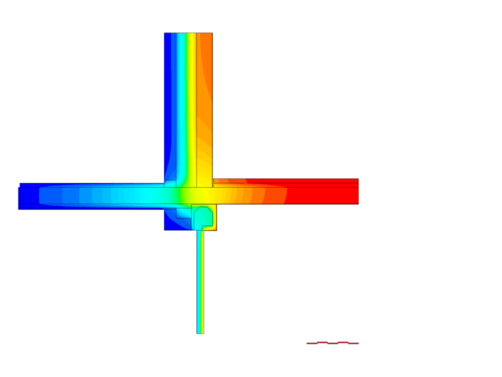

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)

Wärmedurchgangskoeffizient Regelbauteil "Außenwand" U 0.28 W/(m²K)
Wärmedurchgangskoeffizient Regelbauteil "Fenster" U 0.80 W/(m²K)
Längenbezogener Wärmedurchgangskoeffizient ψ 0.462 W/(mK)
Minimale Oberflächentemperatur im beheizten Raum θmin 14.5 °C
