Auswahl Konstruktionsdetails
Wohngebäude
Großformatige vorgehängte Stahlbetonfassade
Rand (Traufe/Ortgang) des Flachdaches
Massivdach, nicht belüftet, Attika umlaufend gedämmt, mit Betonabdeckung, ohne Brüstung (nicht begehbar), Fenster mit Verschattungseinrichtung, Fensterlage in Dämmebene
| 3 | Dicke der Dämmschicht der Außenwand | d | m |
| 3 | Wärmeleitfähigkeit der Dämmschicht der Außenwand | λ | W/(mK) |
| 4 | Dicke der tragenden Schicht der Außenwand | d | m |
| 7 | Dicke der Dämmung des obersten Gebäudeabschlusses | d | m |
| 7 | Wärmeleitfähigkeit der Dämmung des obersten Gebäudeabschlusses | λ | W/(mK) |
| 10 | U-Wert des Fenster-/ Türelements | U | W/(m²K) |

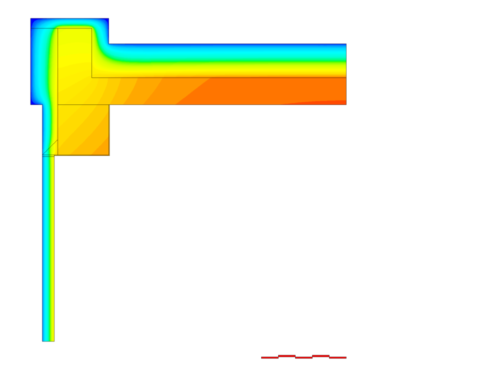

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Außenwand" | U | 0.40 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Dach" | U | 0.19 W/(m²K) |
| Wärmedurchgangskoeffizient Regelbauteil "Fenster" | U | 0.80 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | -0.501 W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | 15.3 °C |
